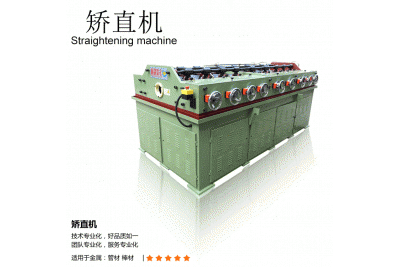

品    名 : FR - 100型矫直机（17辊轮）

产品用途 : 本设备适用于金属圆管(棒)材的矫直加工具有一定的压光、压圆的效果

卧式14滚轮（9+8组）台湾品牌

重量 : 5000kｇ

滚轮 : 123.65×150 　17组

传动轴 : Ф58mm

电机功率 : 15KW

电源电压 : 380V　50-60HZ

外形尺寸 : 2350×1560×1160mm

一、 矫直机产品概述：

产品用途 : 本设备适用于金属圆管（棒）材的矫直加工（有必定效果的压光．压圆的效果）

机械布局 : 卧式　17滚轮（9+8组）

机械品牌 : 方荣     台湾品牌矫直机技术

二、 矫直机原理：

将需求调直的圆管（棒）材的一端伸入两头轮中心，经过电动机，变频调速、皮带轮、链条的双边同步传动，驱动滚轮向前推动，完成矫直工件的调直。

三、 矫直机设备性能：

Ａ．调直方式一线调直　　连续作业

Ｂ．矫直范围管材ф28－89ｍｍ*Ｔ3..0ｍｍ.      棒材　ф28-35mm

Ｃ．矫直长度2米－15米

Ｄ．作业速度变频调速　0-40ｍ/min

Ｅ．矫直精度≤0.3mm/m

 F．外形尺寸：2350×1560×1160

 G．手轮的调理 :  数显表显示挪动间隔，手轮旋转，滚轮挪动
