品名 | 规格 | |

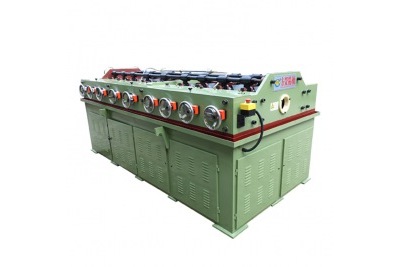

FR-100型 | ||
1.设备概要 | ||
A.适用 | 本设备适用于金属圆管(棒)材的矫直加工设备的购买(有一定效果的压光.压圆的作用) | |
B机械结构 | 卧式 17滚轮(8+9组) 台湾品牌调直机技术 | |
2.工作方式 | 将需要调直的圆管(棒)材的一端伸入两边轮中间,经过电动机,多档减速机皮带轮(变频调速),链条的双边传动,使两边分布的滚轮向前推进,完成矫直工件的调直. | |
3.设备能力 | ||
A.调直形式 | 一线调直 连续工作 | |
B.矫直范围 | 管材ф28-89mm T3.0mm 棒材ф18-30mm | |
C.矫直工件长度 | 2米-15米 | |
D.工作速度 | 变频调速 0-50m/min | |
E.矫直精度 | ≤0.2mm/m | |
4.机器构造 | ||
A.电机功率 | 15KW | |
B.变频器 | 18KW | |
C.传动轴 | Ф55 | |
D.滚轮 | Ф123.65×150 17组 | |
E.外形尺寸 | 2700*1560*1160P | |
F.中心高 | 870mm | |
G.手轮的调节 | 手轮旋转,滚轮移动 带调节公差表 | |
H.电源电压 | 380V 50-60HZ | |
I.重量 | 5000kg |
