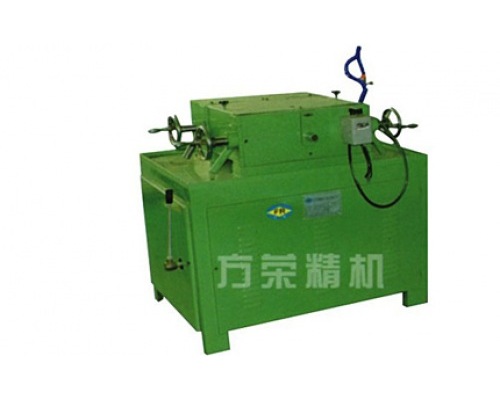

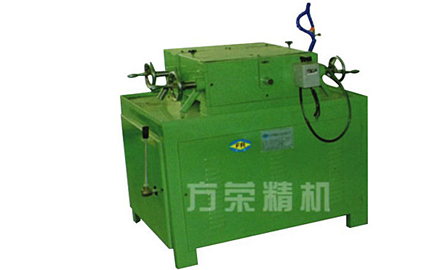

FR - 16/25型两辊矫直机

FR - 16/25型两辊矫直机------------------------------------------------------------适用于金属管（棒）矫直

品    名：FR - 16/25型两辊矫直机

产品用途：本设备适用于金属圆管(棒)材的矫直，具有一定压光、压圆的效果。

机械布局：卧式  2滚轮（1+1组）

重    量：500kg

滚轮规格：Ф155×250mm

矫直精度：≤0.3mm/m

电机功率：3KW

电源电压：380V　50-60Hz

外形尺寸：770×680×960mm

一、 矫直机产品概述：

产品用途： 本设备适用于金属圆管（棒）材的矫直加工，具有一定压光、压圆的效果。

机械布局： 卧式　2滚轮（1+1组）

设备品牌：方荣  台湾品牌矫直机技术

二、 矫直机原理：

将需要矫直的圆棒（管）材的一端伸入两滚轮中心，经过电动机、多档减速机（变频调速）、皮带轮、链条的双边同步传动，使滚轮带动圆棒（管）材向前推进，完成矫直工件的矫直。

三、 矫直机设备性能：

A．矫直方式一线矫直　　连续工作

B．矫直范围棒材 Ф5-16mm   管材 Ф10-20mm×T3.0mm

C．矫直长度300mm-500mm  超过500mm需自配前后支撑架

D．工作速度0-30m/min

E．矫直精度≤0.3mm/m

四、 矫直机机器配置：

A．电机功率：3KW    B．减速机：3-5HP     C．传动轴：Ф58         D．滚轮：Ф200×250 2组

E．中心高：920mm F．重量：500KG G．电源电压：380V　50-60Hz

H．外形尺寸：770×680×960mm

I．手轮的调整:  手轮旋转一周，滚轮挪动5mm
