FR - 50异型（六角、方形）矫直机

FR - 20/50异形（六角、方形）矫直机--------------------------------------------------适用于金属异形材矫直

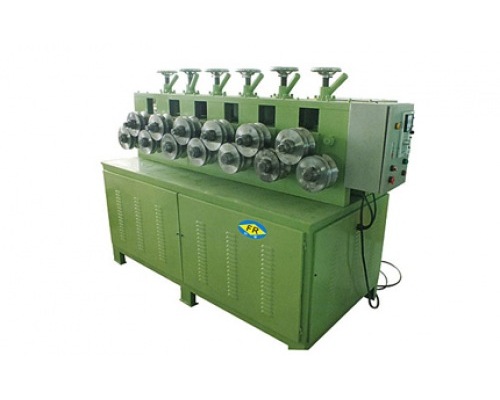

品 名：FR - 50异型（六角、方形）矫直机

产品用途：本设备适用于金属异形材（方形、六角、菱形）的矫直。

机械布局：立式 13滚轮（6+7组）

重    量：2000kg

滚    轮：Ф175×105mm　13组

传动轴：Ф58

电机功率：7.5KW

电源电压：380V　50-60Hz

外形尺寸：1900×900×1400mm

一、 矫直机产品概述：

产品用途： 本设备适用于金属异形材（方形、六角形、菱形）的矫直

机械布局： 立式　13滚轮（6+7组）

设备品牌：方荣  台湾品牌矫直机技术

二、 矫直机原理：

将需要矫直的异形材的一端伸入上下滚轮中间，经过电动机、多档减速机（变频调速）、皮带轮、链条的双方同步传动，使滚轮带动异形材向前推进，完成矫直工件的矫直。

三、 矫直机设备性能：

A．矫直方式一线调直　　连续工作

B．矫直规模S20-50mm

C．矫直长度2米－15米

D．工作速度0-15m/min

E．矫直精度≤0.5mm/m

四、 矫直机机器配置：

A．电机功率：7.5KW    A．减速机：ZQ350     C．传动轴：Ф58mm         D．滚轮：Ф200×250 13组

E．中心高：980mm F．重量：2000KG I．电源电压：380V　50-60Hz

F．外形尺寸：1900×900×1400mm

G．手轮的调整: 手轮旋转一周，滚轮挪动4mm
