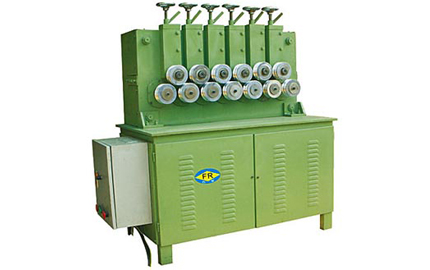

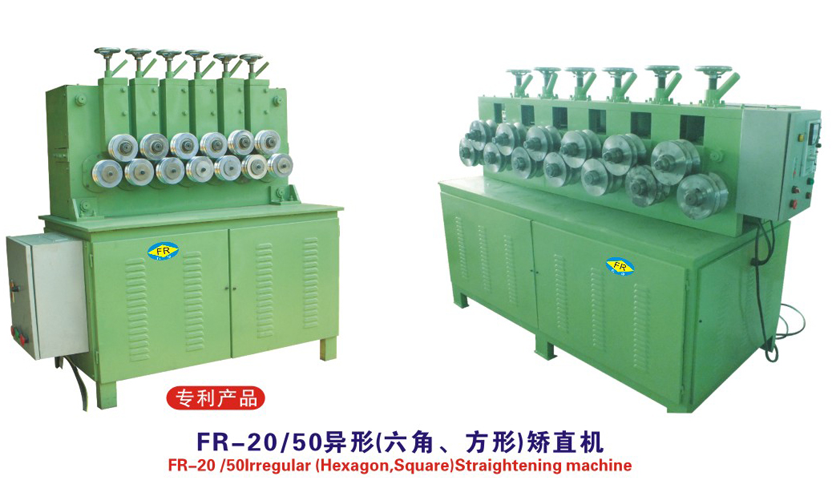

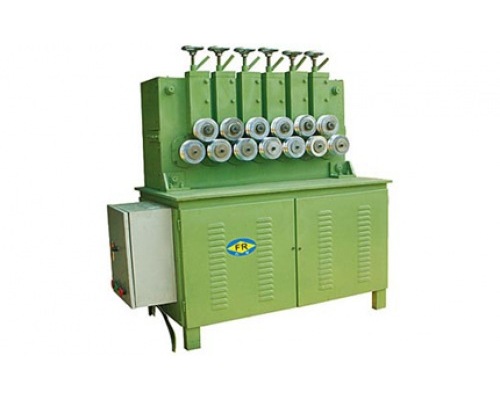

FR - 20异型（六角、方形）矫直机

FR - 20/50异形（六角、方形）矫直机--------------------------------------------------适用于金属异形材矫直

品 名：FR - 20异型（六角、方形）矫直机

产品用途：本设备适用于金属异形材（方形、六角形、菱形）的矫直。

机械布局：立式 15滚轮（78组）

重    量：900kg

滚    轮：Ф102×50mm　15组

传动轴：Ф58mm

电机功率：4KW

电源电压：380V　50-60Hz

外形尺寸：1250×650×1300mm

一、 矫直机产品概述：

产品用途： 本设备适用于金属异形材（方形、六角形、菱形）的矫直。

机械布局： 立式　15滚轮（78组）

设备品牌 : 方荣  台湾品牌矫直机技术

二、 矫直机原理：

将需要矫直的异形材的一端伸入上下滚轮中间，经过电动机、多档减速机（变频调速）、皮带轮、链条的双边同步传动，使滚轮带动异形材向前推进，完成矫直工件的矫直。

三、 矫直机设备性能：

A．矫直方式一线矫直　　连续工作

B．矫直规模S9－20mm

C．矫直长度1米－15米

D．工作速度0-20m/min

E．矫直精度≤0.5mm/m

四、 矫直机机器配置：

A．电机功率：4KW    B．减速机：ZQ250     C．传动轴：Ф58         D．滚轮：Ф102×50  15组

E．中心高：870mm F．重量：900KG I．电源电压：380V　50-60Hz

F．外形尺寸：1250×650×1300mm

G．手轮的调整:  手轮旋转一周，滚轮挪动2.5mm
