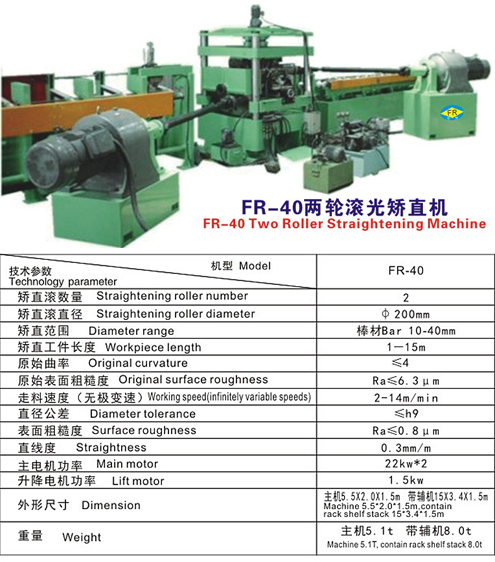

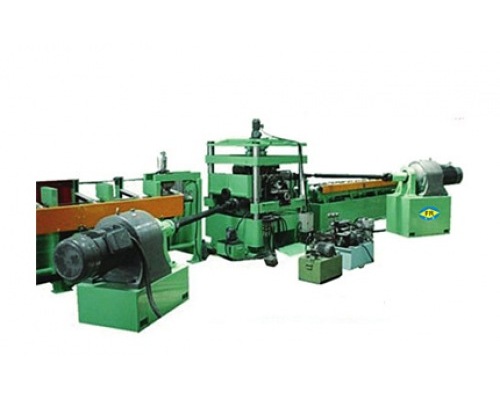

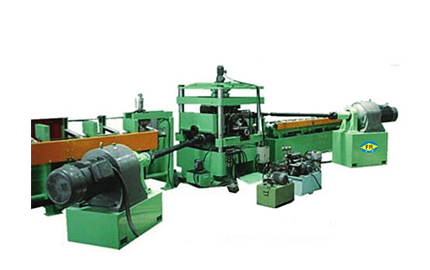

FR - 40型两辊滚光矫直机

FR - 40型两辊滚光矫直机---------------------------------------------------------------适用于金属管（棒）矫直

品    名：FR - 40型两辊滚光矫直机

产品用途：本设备适用于金属圆管(棒)材的矫直加工有必定效果的压光．压圆的效果

机械布局：卧式12滚轮（6+6组）台湾品牌

重    量：主机5.1t     带辅机8.0t

滚    轮：Ф200×250　12组

滚直径：Ф200mm

电机功率：22ＫＷ*2

电源电压：380Ｖ　50-60ＨＺ

外形尺寸：主机5.5×2.0×1.5m   辅机15*3.4*1.5m

一、 矫直机产品概述：

产品用途： 本设备适用于金属圆管（棒）材的矫圆钢二辊矫直机加工（有必定效果的压光．压圆的效果）

机械布局： 卧式　12滚轮（6+6组）      台湾品牌矫直机技能

二、 矫直机原理：

将需求调直的圆管（棒）材的一端伸入两头轮中心，颠末电动机，多档减速机皮带轮（变频调速），链条的双方使头传两动，散布的滚轮向前推动，完结矫直工件的调直。

三、 矫直机设备才能：

Ａ．调直方式一线调直　　接连作业

Ｂ．矫直规模管材ф68－150ｍｍ*Ｔ6.0ｍｍ.      棒材　ф30-70mm

Ｃ．矫直工件长度1米－15米

Ｄ．作业速度变频调速　0-50ｍ/ｍｉｎ

Ｅ．矫直精度≤0.3mm/m

四、 矫直机机器结构：

Ａ．电机功率：22kw*2 Ｂ．变频器：45ＫＷ     Ｃ．传动轴：Ф58         Ｄ．滚轮：Ф200×250　12组

 E．中心高：920mm F．重量：主5.1t    辅机8.0t  I．电源电压：380Ｖ　50-60ＨＺ

 F．外形尺寸：主机5.5×2.0×1.5m   辅机15*3.4*1.5m

 G．手轮的调理:    数显表显现挪动间隔，手轮旋转一周，滚轮挪动1ＭＭ
