拉花机 --- FR-16型拉花机---------------------------------------------------------------适用于金属管（棒）拉花

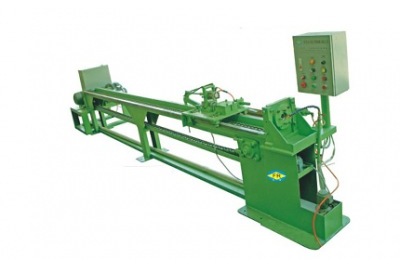

品    名：FR-16型拉花机

产品用途：本设备适用于金属管（棒）材的拉伸（拉拔、冷拔、拉光、拉花）加工

机械布局：链式拉拔机

重    量：1200kg

拉花速度：0-25m

拉花长度：3m

电机功率：4KW

电源电压：380V　50-60Hz

外形尺寸：5400×1300×1450mm

一、拉花机产品概述：

产品用途：本设备适用于金属管（棒）材的拉伸（拉拔、冷拔、拉光、拉花）加工

机械布局：链式拉拔机

设备品牌：方荣   台湾品牌拉拔机技术

二、拉花机作业方式：

素材的一端经缩头（压头）变小后，由人手握持伸入拉拔机的中心架模形内，经由气动夹紧后，链勾勾住链条拉拔，拉拔时要求机身震动小，拉拔速度均匀稳定，并取得拉伸后成品最佳精度，达到成品均匀表面光滑良好品质，通常拉伸后达到上面目的的要求。

三、拉花机设备性能：

A．拉伸形式一线拉伸　　

B．拉伸力7KN

C．拉伸速度0-25m/min　　可按要求制造

D．拉伸长度3m

E．加工范围Ф1-15mm  Ф1-5mm 带导向套

四、拉花机机器配置

A．马达及操作面板

（1）型形主电机4KW   减速机ZQ250  速比1:31.5  小车减速马达1HP　速比10:1

（2）出力47.7N.M

（3）转速1250-125r/min

（4）电源电压380V　50Hz

B．驱动部分

（1）机架槽钢与钢板焊接　轨道25*25方钢

（2）链条P＝1.5"　 台湾链条

（3）链轮轴Ф55
