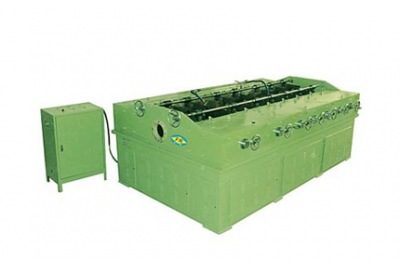

FR - 120型矫直机（14辊轮）--------------------------------------------------------------适用于金属管（棒）矫直

  品    名：FR - 120型矫直机（14辊轮）

  产品用途：本设备适用于金属圆管(棒)材的矫直加工有一定压光．压圆的效果

  机械布局：卧式14滚轮（77组）

  重    量：9000kｇ

  滚    轮：Ф200×250　14组

  传动轴：Ф98mm

  电机功率：30ＫＷ

  电源电压：380Ｖ　50-60ＨＺ

  外形尺寸：3250×1450×1250

一、 矫直机产品概述：

产品用途： 本设备适用于金属圆管（棒）材的矫直加工（有一定压光．压圆的效果）

机械布局： 卧式　14滚轮（77组）

机械品牌： 方荣      台湾品牌矫直机技术

二、 矫直机原理：

将需要调直的圆管（棒）材的一端伸入两辊轮中心，经过电动机，多档减速机（变频调速）、皮带轮，链条的双边同步头传动，驱动滚轮向前推动，完成矫直工件的调直。

三、 矫直机设备性能：

Ａ．调直方式一线调直　　连续作业

Ｂ．矫直范围管材ф38－120ｍｍ*Ｔ3.0ｍｍ.      棒材　ф30-70mm

Ｃ．矫直工件长度2米－15米

Ｄ．作业速度变频调速　0-50ｍ/ｍｉｎ

Ｅ．矫直精度≤0.3mm/m

四、 矫直机机器结构：

Ａ．主电机：37ＫＷ    Ｂ．变频器：  45ＫＷ     Ｃ．传动轴：Ф98mm         Ｄ．滚轮：Ф200×250　

 E．中心高：920mm F．重量量：9000kg  I．电源电压：380Ｖ　50-60ＨＺ

 F．外形尺寸：3250×1450×1250

 G．手轮的调理 :    数显表显示挪动距离，手轮旋转一周，滚轮挪动1ＭＭ
