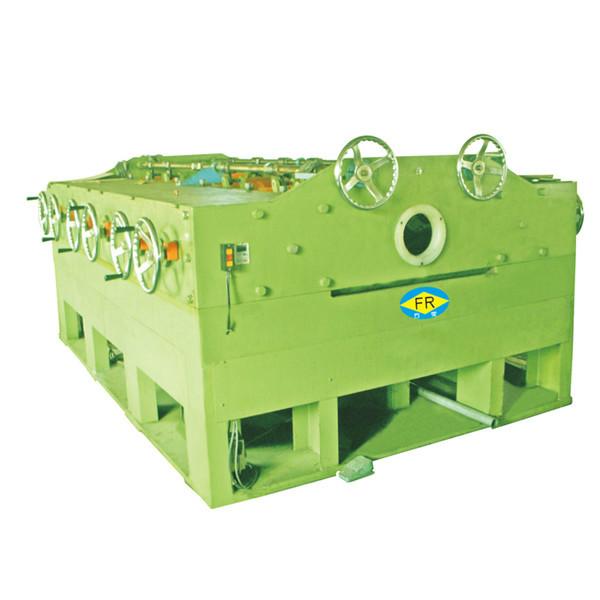

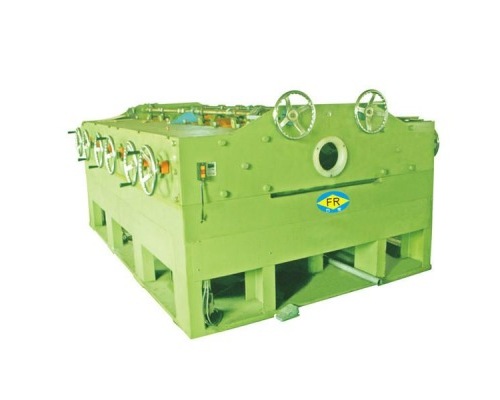

卧式钢管矫直机FR-50

卧式钢管矫直机产品适用于金属圆管(棒)材的矫直加工具有一定的压光、压圆的效果!

　　卧式14滚轮(7+7组)台湾品牌

　　重量 : 5000kg

　　滚轮 : Ф120×150　14组

　　传动轴 : Ф58mm

　　电机功率 : 37KW

　　电源电压 : 380V　50-60HZ

　　外形尺寸 : 2350×1560×1160mm

　　二.矫直机产品概述

　　1.产品用途.适用本设备适用于金属圆管(棒)材的矫直加工,有一定效果的压光压圆的作用.机械结构

　　2 . 机械布局 卧式　14滚轮(7+7组) 台湾品牌矫直机技术

　　3 ，工作方式将矫直机需要调直的圆管(棒)材的一端伸入两边轮中间，经过电动机，多档减速机皮带轮(变频调速)，链条的双边传动，使两边分布的滚轮向前推进，矫直机成矫直工件的调直。

　　4 ，机械品牌 方荣 台湾品牌矫直机技术

　　三 .设备能力<结构>

　　A.调直形式一线调直　　连续工作

　　B.矫直范围管材ф8-36mm　T2.5mm

　　C.调直机矫直工件长度2米-15米

　　D.矫直机工作速度40/69/101/149m/min

　　E.矫直精度0.3≤mm/m

　　4.机器构造

　　A.电机功率5.5KW

　　B.减速机7-10HP　四档减速机

　　C.传动轴Ф54

　　D.滚轮Ф86.65×100 　14组

　　E.外形尺寸1750×1120×1040

　　F.中心高810mm

　　G.手轮的调节手轮旋转一周，滚轮移动0.83mm

　　H.电源电压380V　50-60Hz

　　I.重量2000kg
