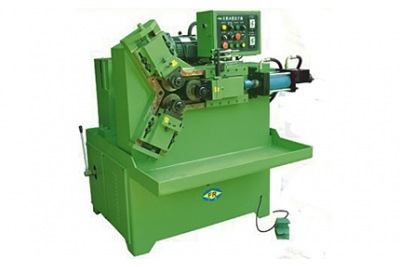

FR-60*60型三轴式油压滚牙

品    名：  FR - 60*60型三轴式油压滚牙机 ------------------------------------------------------ 适用于金属管（棒）滚牙

品    名：FR-60*60型三轴式油压滚牙

产品用途： 本设备适用于金属管材的滚牙，滚网纹、滚光、滚十字花、滚筋、滚球面滚齿、调直；

机械布局： 立式 3轴的两轴固定（在范围内大小可调节）一边用油缸推进或退后。

重    量： 1200kg

螺丝外径： Ф18-60mm

滚制长度： 固定55mm，滚通（长度无限）两用

电机功率： 5HP  6N (3.7KW)

螺距范围： 1.0-4.0mm

外形尺寸： 1600×1500×1600mm

一、滚牙机产品概述：
  产品用途：  本设备适用于金属管材的滚牙，滚网纹、滚直花、滚光、滚十字花、滚筋、滚槽、滚断、滚球面、滚齿、 调直；
  机械布局：  立式　3轴的两轴固定（在范围内大小可调节）一边用油缸推进或退后。
  设备品牌： 方荣       台湾品牌滚牙机技术

二、滚牙机作业方式：
将需要滚牙的管材一端伸入三滚轮中间，通过滚牙轮对工件的挤压而加工出相应的螺纹，专为管类滚牙工件设计，以 等三角支撑原理，能确保工件的同心度、圆度、垂直度，采用油压电器驱动操作简单压力大、平稳；

三、滚牙机设备性能：

A．滚牙形式 单件滚牙或连续工作   F．滚牙轮外径 Ф118(Ф130mm)
B．滚制螺丝直径范围    管材Ф18-Ф60mm   G．滚牙轮内径（健槽） Ф40(12×4.8)
C．节距范围      1.0-4.0mm                       H．滚轮厚度 25-60mm
D．滚制螺丝最大长度 固定55mm、滚通（长度无限）两用    I．轮转轴间距离 190-105mm
E．滚轮转速 220/360/560/750r/min   J．滚牙量 4-25mm/min

四、滚牙机机器配置：

A．主机马达： 5HP 6N  (3.7KW)            B．滚轮轴倾角： ±3° C．重量： 1200KG
D．电源电压： 380V　50-60Hz     E．油压马达： 3HP (2.2KW) F．外形尺寸： 1600×1500×1600mm
G.  最高进给压力：12TONS
