不锈钢管联合拉拔机设备构造

date:2017-07-13

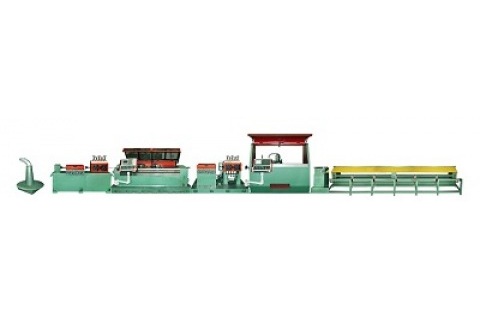

联合拉拔机图

一、联合拉拔机设备构造


A1、联合拉拔机电控柜


A1.1三菱PLC(FX3GA-60MT+模块FX2N-2DA)-日本品牌  1台

A1.3 Parker主电机直流驱动器 (美国品牌)    1台

A1.4 ParKer-C3伺服控制器(美国品牌)    1台

A1.5施耐德(法国品牌)、德力西(国产品牌)配件             1套


联合拉拔机电控柜:

联合拉拔机电控柜图




A2、联合拉拔机放线架、初矫机


A2.1放线架组

(a)液压倾倒放线架。

A2.2水平矫直组(中心电动可调)

(a)7个矫直轮:

A2.3垂直矫直组(中心电动可调)

(a)7个矫直轮:

A2.4进料动力四辊夹送轮

A2.5轴承品牌:NSK

A2.6防护网


联合拉拔机放线架、初矫机图:

     联合拉拔机放线架、初矫机图




A3、联合拉拔机拉拔主机


A3.1拉拔座主体     1个

A3.2主减速机及联轴器    1套

A3.3双凸轮及主传动轴    1套

A3.4拉拔拖板及滑动导轨 1套

A3.5拉模座:外模座,内模座  1套(模具电动可调,操作位置:1、拉拔主机位置;2、剪切机位)

A3.6润滑站:750W三相电泵  1台

 A3.7无锡先锋直流电机  1台

A3.8轴承品牌: NSK

A3.9防护网           1组


联合拉拔机拉拔主机图:

联合拉拔机拉拔主机



A4、联合拉拔机精矫系统


A4.1编码器装置:准确计长和测量速度,给液压剪切机给予工作信号。

A4.2水平矫直机组(中心电动可调)

(a)9个矫直轮

 A4.3垂直立矫机组(中心电动可调)

(a)9个矫直轮

A4.4防护网           1组

A4.5轴承品牌: NSK


联合拉拔机精矫系统图:联合拉拔机精矫系统图


A5、液压剪切机


A5.1夹送装置           1组

A5.2剪切拖板装置       1组

A5.3切断机构装置(易损件)   1组

A5.4计长检测装置       1组

A5.5伺服电机           1组

A5.6液压站             1组

A5.7轴承品牌:NSK


联合拉拔机液压剪切机图:

联合拉拔机液压剪切机图

A6、联合拉拔机料架图:


联合拉拔机收料架图

不锈钢管联合拉拔机订购热线:0769-83202640
